terça-feira, 18 de agosto de 2009

Exercício de eletricidade da aula de hoje - 18/08

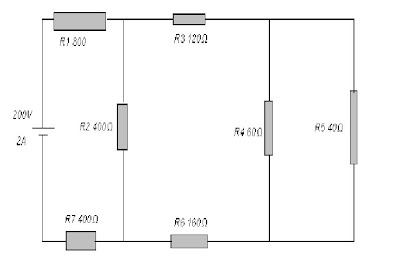

O conteúdo da aula de eletricidade não é um bicho de sete cabeças. Para os que estão anos longe dos livros de Física e de Eletricidade ou que nunca viram tal tema, não se preocupem, é bem simples. Se eu consegui relembrar e aprender algumas coisas, qualquer um consegue. Acima está o circuito que o professor Gustavo pediu para encontrarmos, apenas a resistência equivalente do circuito. Eu, encontrei: Req = 1372,73 ohms. Esquema:
1 - calculamos o equivalente de R4 e R5.
2 - com o resultado acima, calcula-se o equivalente com R3 e R6
3 - com o novo resultado, equivalente com R2
4 - para finalizar, o equivalente da etapa 3 deve ser calculado com R1 e R7 para termos a Req total do circuito.
Bom, acho que é assim, bem simples, mas é o início do curso e ainda precisamos desenferrujar os neurônios que cuidam de Física, Matemática e afins.

Abs,
Heinz





Um comentário:

Heinz's Hangar disse...

Exercício conferido em sala. Quaisquer dúvidas é só perguntar.
